产品描述

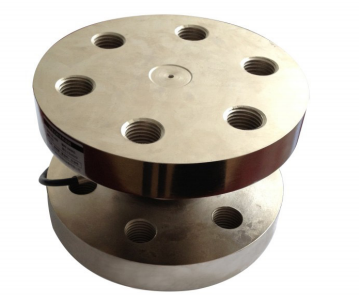

LSZ-A09柱式称重传感器
产品特点
l 柱式传感器
l 优质铝合金材质
l 安装方便，动态性能好， 具有较强的自动调心功能，焊接密封，防护等级达到IP65
l 适用于汽车衡、动态轨道衡、大吨位料秤等衡器。
量程
0-1t，3t，5t，10t，15t，20t，25t，30t，40t，50t，100t，200t
技术参数
额定输出 | 2.0mV/V±1％ |
零点平衡 | 额定输出的±1％ |
蠕变 | 额定输出的±0.03％ |
非线性 | 额定输出的±0.03％ |
滞后 | 额定输出的±0.03％ |
重复性 | 额定输出的±0.03％ |
灵敏度温漂 | 小于等于应用输出的0.002％/℃ |
零点温漂 | 小于等于额定输出的0.002％/℃ |
可用温度范围 | -10℃至+70℃ |
温度补偿范围 | -10℃至+40℃ |
安全载荷 | 150％ |
输入阻抗 | 387Ω±20Ω |
输出阻抗 | 350Ω±5Ω |
绝缘阻抗 | 大于等于5000MΩ（50V DC） |
推荐激励电压 | 5V DC/AC |
最 大工作电压 | 10V DC/AC |
防护等级 | IP65 |
电线 | 0-15t(3m) 35-100t(12m) |
型号 | LSZ-A09/1t |
导线颜色 | 红色（E+）黑色（E-）绿色（S+）白色（S-） |
产品尺寸
尺寸（毫米)
CAP（吨） | ΦC | H | A | ΦD | M |
0〜100 | 108 | 150 | 40 | 80 | 16 |
200 | 190 | 180 | 55 | 140 | 20 |
受力示意图
注意：此信息仅供参考。具体以实物为准
